產品介紹

SS6810R是一款由PWM電流驅動的雙極低功耗電機驅動集成芯片。SS6810R有兩路H橋驅動，較大輸出40V/1A。輸入接口采用Pala-IN的驅動方式，電流衰減模式可選擇為快衰減、慢衰減和混合衰減，且可以任意設置快衰減與慢衰減的比例，從而更平穩高效的控制電機驅動。此外，采用單一電源供電可以有效的簡化系統級設置的難度。

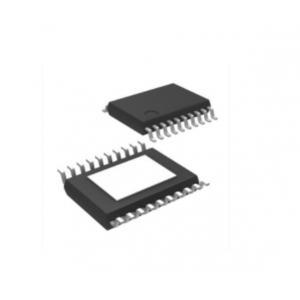

SS6810R采用eTSSOP20 173mil封裝，可以有效改善散熱性能，符合Rohs規范，引腳框架100％無鉛。

一、馬達驅動芯片 - SS6810R的特性：

1 A 電流驅動能力
工作電壓范圍：10V-40V
低 RDS(ON)電阻
PARA-IN 驅動模式
PWM 電流整流/限流
2 bits 電流控制，提供 4 個電流臺階
可任意設置快慢衰減比例的電流衰減模式
邏輯輸入管腳內置下拉電阻
過溫保護功能
過流嵌流及短路保護功能
低壓保護功能
過壓保護功能

二、馬達驅動芯片 - SS6810R的應用：
